Свайно- ростверковый фундамент. Статья 2. Ростверк

Содержание

Введение

В предыдущей статье (ссылка) мы изучили типы и виды свай, а также рассмотрели условия, при которых использование свайного фундамента наиболее целесообразно.

В этой статье описаны материалы, из которых изготавливаются ростверки и их основные типы.

Что такое свайно- ростверковый фундамент?

Свайно- ростверковый фундамент или свайный фундамент с ростверком- строительная конструкция, имеющая вид плиты или железобетонной (бетонной балки), связывающая сваи ниже или выше уровня земли и одинаково распределяет давление и нагрузки здания на них и грунтовое основание.

Типы ростверков

  • Монолитный ленточный (балочный) ростверк показан на рисунке 1.
  • Монолитный плитный ростверк показан на рисунке 2.

Ростверки бывают сборные, сборно- монолитные и монолитные.

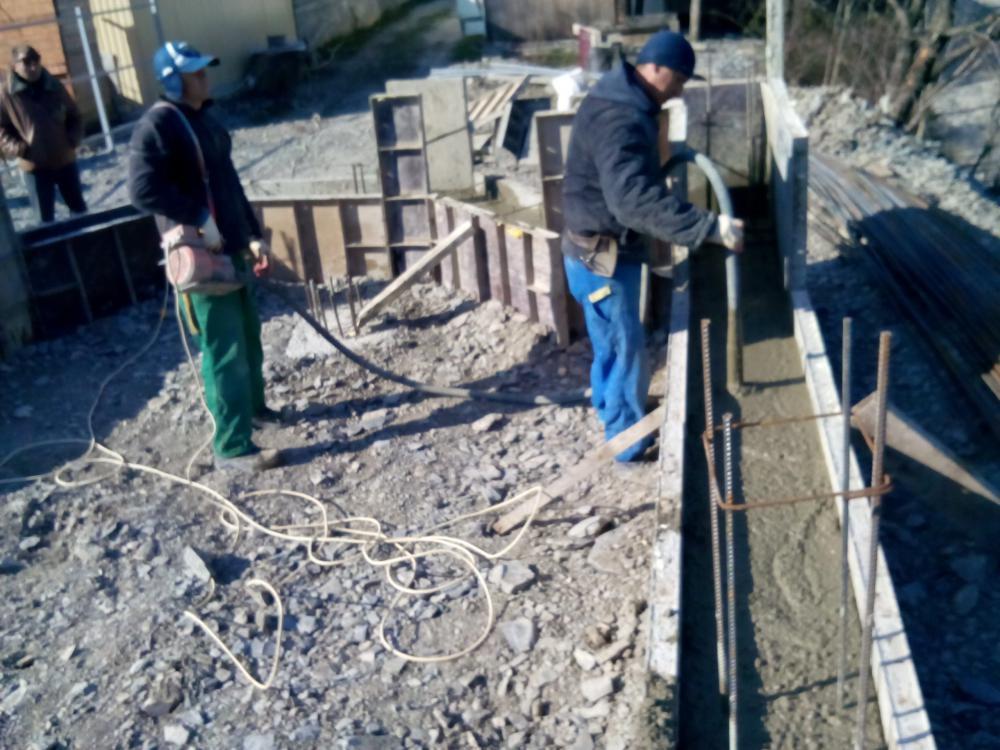

Рисунок 1. Монолитный ленточный (балочный) ростверк

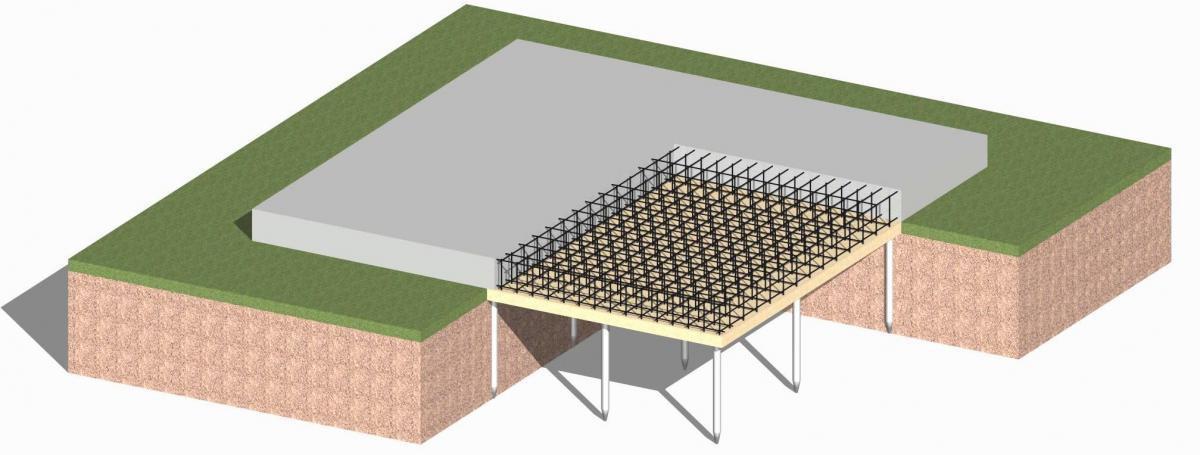

Рисунок 2. Монолитный плитный ростверк

Виды ростверков

По высоте они делятся на низкие и высокие. Низкий тип- располагается ниже уровня поверхности грунта и распределяет долю вертикальных нагрузок на грунт основания, высокий в то же время передает давление здания на сваи.

Наиболее используются железобетонные и монолитные ростверки.

На рисунке 3 представлены схема монтажа сборных железобетонных и монолитных ростверков.

Также существует вид металлических ростверков. Их сваривают на строительной площадке и соединяют со сваями арматурой.

Если требуется возвести большой фундамент, то установка таких элементов как швеллер или двутавровая балка производится при помощи кранов. Это не удобно при индивидуальном жилом строительстве и требует наличие оборудованных подъездов и площадок, как для стоянки крана, так и складирования элементов монтажа.

Схемы устройства монолитных и металлических ростверков показаны на рисунке 4.

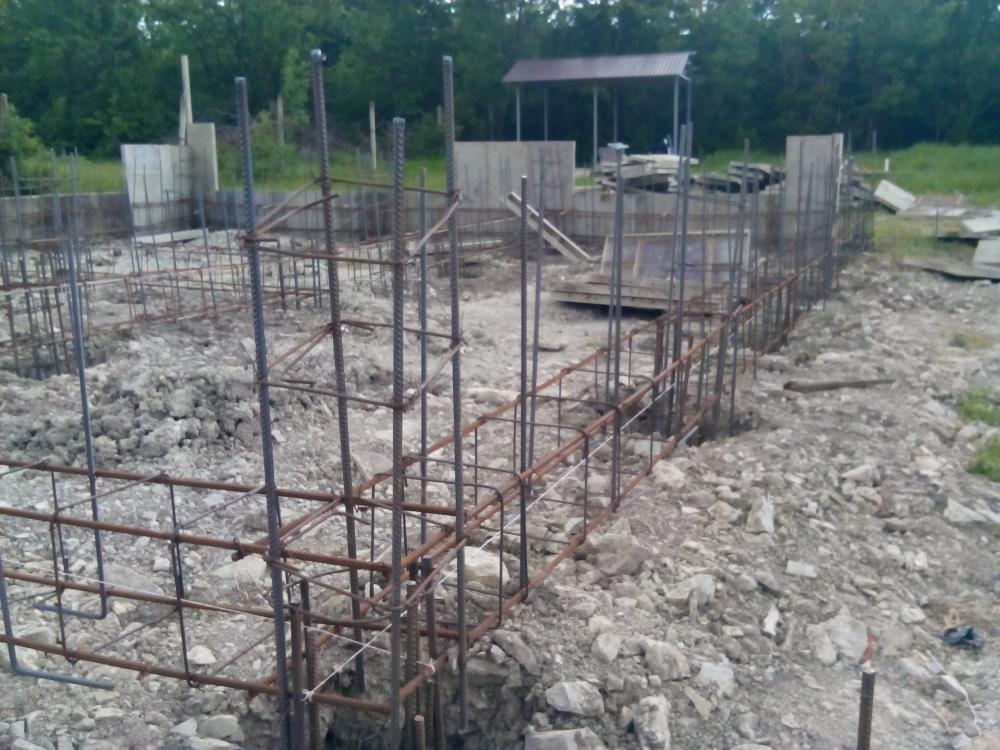

Рисунок 3. Монтаж сборных железобетонных и монолитных ростверков

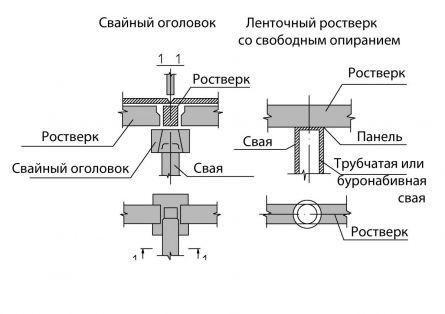

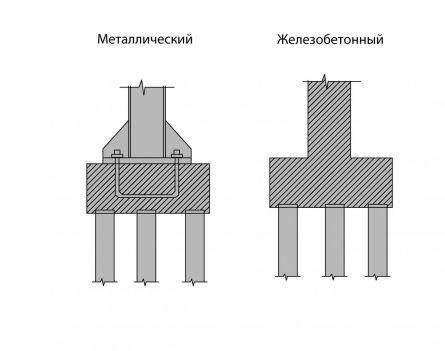

Рисунок 4. Устройство монолитных и металлических ростверков

Технология монтажа ростверка

1. В случае, если верхний слой грунта не снимется, сваи доливаются в уровень грунта, затем монтируется боковая опалубка, производится установка арматурного каркаса и заливается бетоном.

2. В случае, если верхний слой грунта снимается, то производятся такие работы очень скрупулезно. Далее устанавливают полную опалубку из прочных досок или профессиональной опалубки, поскольку ключевым моментом является выдерживание веса бетона конструкцией.

Проверка опалубка проводится на предмет отверстий, чтобы не допустить утечки бетона. Иногда изолируются бетон полиэтиленом, на который сверху устанавливают арматурных каркас и заливается бетон.

Далее бетон вибрируется, чтобы избавится от пузырьков воздуха.

После бетонно- монтажных работ конструкцию накрывают пленкой и не забывают поливать, если работы проводятся в жаркое время года.

Прочность набирается через неделю.

На рисунке 5 показаны армирование и заливка ленточного (балочного) и плитного ростверков.

Учитывая то, что ростверк является одной из самых важных частей фундамента, от этого зависит устойчивость и целостность будущего дома. При использовании металлических и железобетонных ростверков используются ГОСТ, распространяющиеся как на само изделие, так и на материалы, из которых они изготовлены.

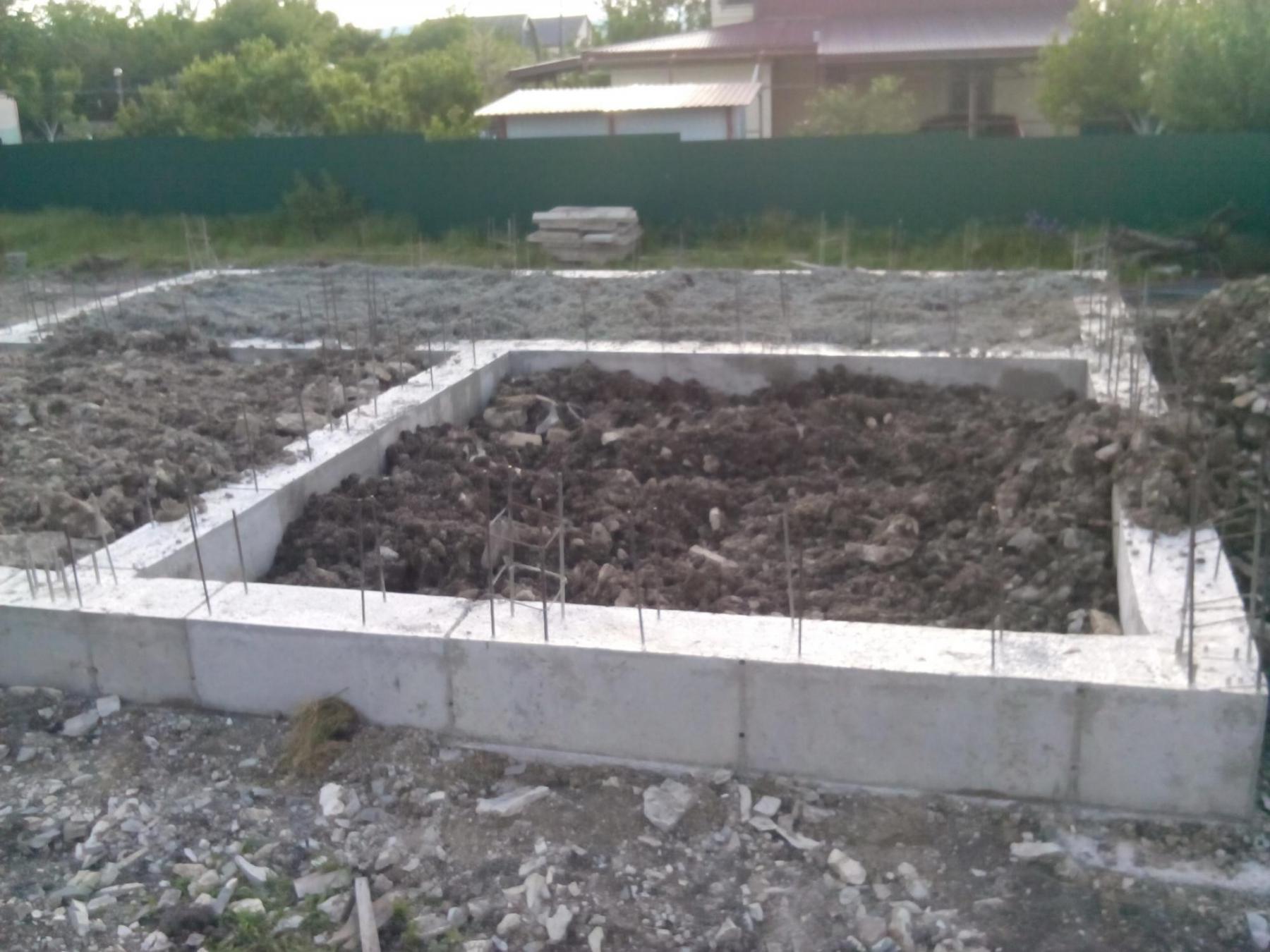

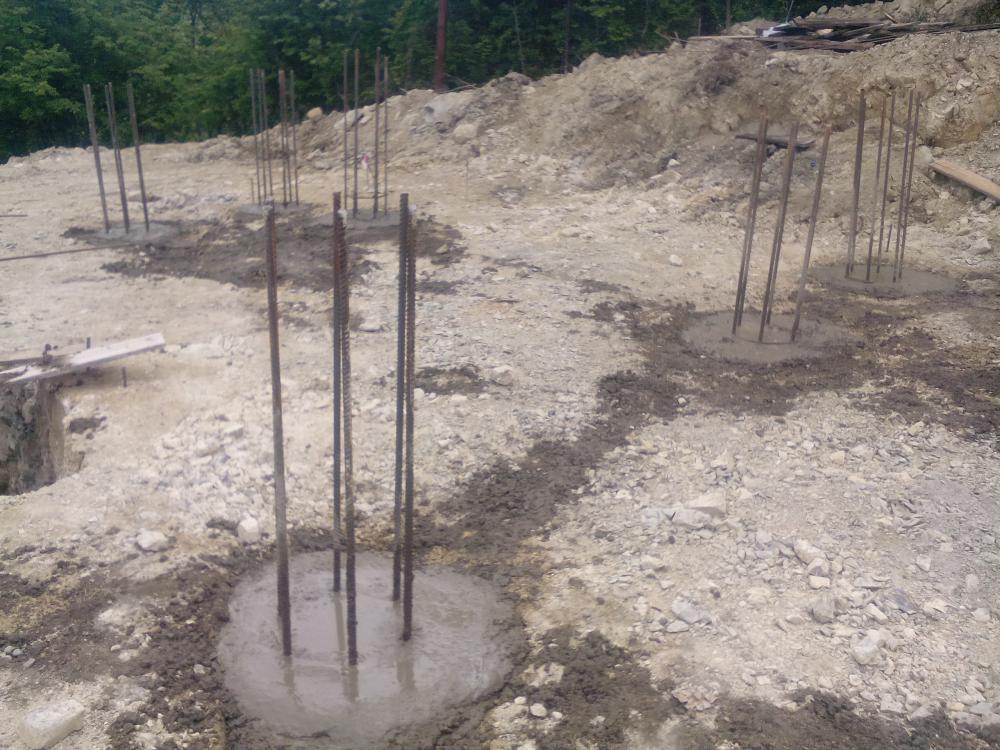

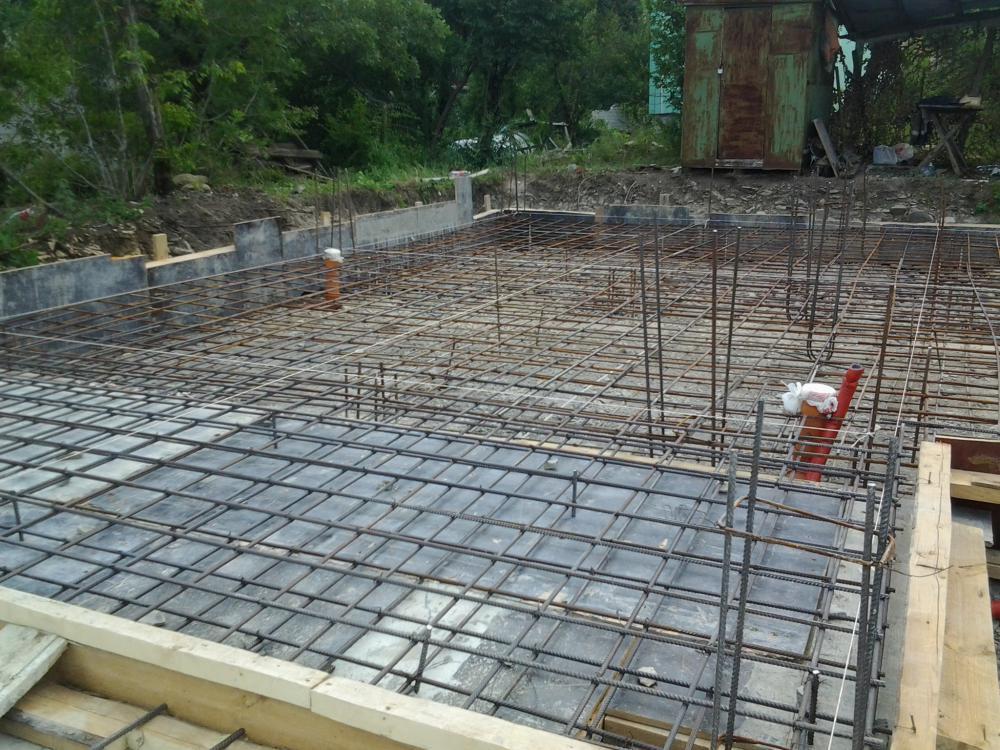

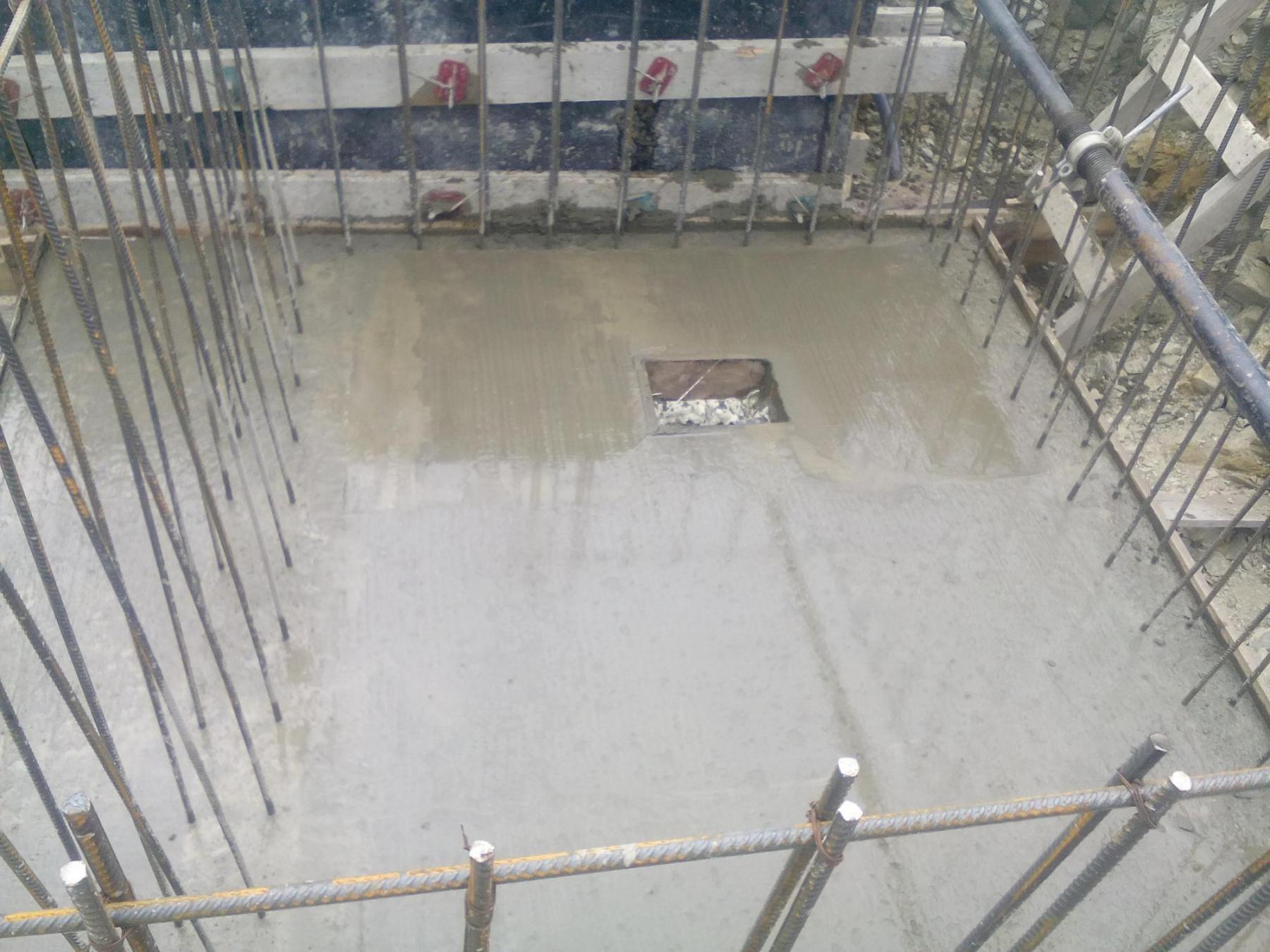

Рисунок 5. Армирование и заливка ленточного (балочного) и плитного ростверков
Рисунок 5. Армирование и заливка ленточного (балочного) и плитного ростверков
Рисунок 5. Армирование и заливка ленточного (балочного) и плитного ростверков
Рисунок 5. Армирование и заливка ленточного (балочного) и плитного ростверков
Рисунок 5. Армирование и заливка ленточного (балочного) и плитного ростверков

Выводы

Наиболее целесообразным в индивидуальном строительстве является железобетонный ростверк за счет монтажа опалубки и установки арматурного каркаса на строительной площадке без использования тяжелой крановой техники.
